QX7138

QX7138是一种PWM调光的、低压差的LED线性降压恒流驱动器。
QX7138仅需要外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为20mA到3.0A。
QX7138还可以通过在DIM引脚加外部信号进行PWM调光，DIM脚输入信号的频率范围是200HZ到10KHZ，当不需要调光功能时，DIM可以悬空。
QX7138正常工作电压为3.0V到6.0V，当电源电压高过6.0V时，通过外部的钳位电路使芯片工作电压钳位在6.0V即可满足高压大电流恒流LED驱动。

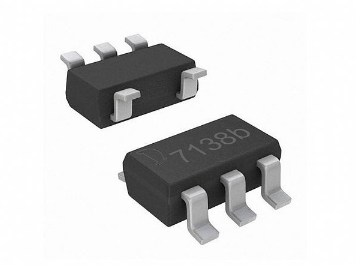

QX7138采用SOT-23-5的封装形式。

在线咨询

产品描述
资料下载
应用领域

Ø 电源电压：3.0V~6.0V

Ø PWM调光频率：200HZ~10KHZ

Ø 输出电流：20mA到3.0A

Ø 输出电流精度：优于±5%

Ø 仅需外接一个电阻和一个NMOS管

Ø 电压可开展至400V以上，电流可扩展到3.0A
